Universal Audio : UAFX Enigmatic '82 Overdrive Special Amp マニュアル

マニュアル, 2024/09/25

該当製品

Universal Audio | UAFX Enigmatic '82 Overdrive Special Amp

Enigmatic の電源（パワーサプライユニット）について
接続について
Enigmatic の操作
Enigmatic で音作りをする
Enigmatic のコントロール
Enigmatic のフットスイッチ・モード
Enigmatic のスピーカー・キャビネット（CAB）
Enigmatic と UAFX Control
4ケーブル・モード
安全にお使いいただくために

Enigmatic の電源（パワーサプライユニット）について

注 : UAFX ペダルに電源（パワーサプライユニット）は付属していません。

UAFX ペダルには、アイソレートされたDC9V、400mA、センターマイナス、2.1 x 5.5 mm バレルコネクタ（BOSS のコネクターと同じ）の電源が別途必要です。各 UAFX ペダルは、個別の電源に接続するか、アイソレートされたマルチ出力電源に接続する必要があります。電源は、UAFX ペダルのリアパネルにあるDC9Vコネクターに接続します。

UAFX ペダルを電源に接続すると、LEDが循環して点灯し、ペダルが起動中であることを示します。UAFX は、正しく起動するまでに約15秒を要します。

UAFX Enigmatic は、オーディオ信号を通すために電源供給が必要となります。

（参考）UAFX でお使いいただける電源について

特記事項

各 UAFX ペダルは、400mA の電流を必要とします。電源が 400mA の電流を供給できない場合、LEDやスイッチが動作しているように見えても、ペダルが正しく動作しないことがありますのでご注意ください。なお、400mA 以上の電流を供給できる電源を接続しても問題はありません（ペダルは必要な分だけ電流を消費しますので、電源がDC9Vのものであれば損傷することはありません）。
アイソレートされた電源は、通常、各コネクターに配されたトランスによって、電気的に分離された電源とグランドを提供します。電源がアイソレートされていない場合、ペダルの信号にノイズやグランドループのハムが乗ることがあります。
電源が複数の出力を備えている場合、それぞれが正しくアイソレートされているかをご確認ください。もちろん、ペダルごとに個別の対応電源をご用意いただき、お使いいただくことも可能です。
デイジーチェーン（1つの電源出力で複数のペダルを動作させること）は、サポートされていません。

接続について

UAFX のオーディオ端子は、楽器用の1/4インチ（6.35 mm）アンバランスTS（Tip-Sleeve）ケーブルに対応しています。TRS（Tip-Ring-Sleeve）ケーブルもお使いいただけますが、TSケーブルと比べてメリットがあるわけではありません。

重要 : 楽器などからの出力信号は、UAFX の “1/MONO” 入力端子に接続する必要があります。“1/MONO” 入力端子に何も接続されていない場合、“2/STEREO” 入力端子は機能しません。

バッファー出力

Enigmatic の出力は常にバッファーされ、アナログドライスルーされません。オーディオ信号を通すためにはペダルに電源が供給されている必要があります。バイパス時、オーディオ信号は入力から出力までアナログのままであり、デジタル変換の対象にはなりません。

4ケーブル・モード

4ケーブル・モードは、Enigmatic をエフェクト・ループ搭載のアンプに別チャンネルとして追加することができる、特別なモードです。アンプのプリアンプ部をバイパスし、パワーアンプに直接接続されることになるため、4ケーブル・モードではよりリアルな UAFX のトーンを聴くことができます。この機能によって、ギターアンプ内蔵のプリアンプと Enigmatic のサウンドとを切り替えられ、アンプに2つのチャンネルを追加することが可能となります。

4ケーブル・モードでのペダルとアンプの接続については、こちらを参照してください。

警告 : ペダルを配線し、4ケーブル・モードを有効にする前に、アンプの電源を必ず切ってください。誤った配線で4ケーブル・モードを有効にすると、極端なフィードバックが発生する可能性があります。

ヒント : 実際のアンプとスピーカー・キャビネットで演奏する場合は、ペダルの “SPEAKER” スイッチをLEDが消灯するまで何度か押して、ペダルのスピーカー・キャビネット・エミュレーションをオフにするとよいでしょう。

UAFX ペダルの動作レベル

UAFX ペダルは、楽器のレベルやアンプのエフェクト・ループのレベルに対応できる十分なヘッドルームを備えています。また、シンセサイザーやオーディオインターフェイスといった、ラインレベルの機器にも対応します。ただし、楽器のレベルに合わせて調整されているので、エフェクトのオーバードライブを避けるために、場合によっては UAFX ペダルに接続する機器側のラインアウトレベルを下げる必要があります。

USB-C ポート

USB-C ポートは、Mac / Windows コンピューター用の UAFX Connect アプリで、製品登録とファームウェア・アップデートを行う際に使用します。コンピューター側はどのタイプのUSBポートでも接続することができますが、それに適したケーブル、もしくはアダプターが別途必要です（UAFX ペダルにコンピューターとの接続用のケーブルは付属していません）。

PAIR ボタン

“PAIR” ボタンとLEDは、UAFX Control アプリでの製品登録およびグローバル設定（バイパスとフットスイッチのモード）に使用します。

接続例

ヒント : 実際のアンプとスピーカー・キャビネットで演奏する場合は、ペダルの “SPEAKER” スイッチをLEDが消灯するまで何度か押して、ペダルのスピーカー・キャビネット・エミュレーションをオフにするとよいでしょう。

モノラルイン > ステレオアウト（フルレンジパワードスピーカーまたはPAを使用する場合）

実際のアンプのプリアンプ部をバイパスし、ペダルをエフェクト・ループ・リターンに入力する（エフェクト・ループを備えるアンプが必要）

デュアル・アンプ・セットアップで、実際のアンプのプリアンプ部をバイパスし、ペダルをエフェクト・ループ・リターンに入力する

Enigmatic の操作

ライブモードとプリセットモード

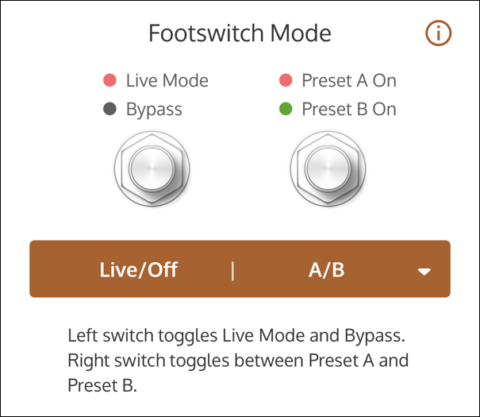

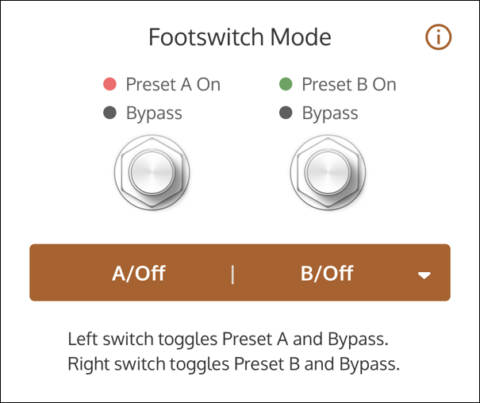

Enigmatic は、デフォルトで “Live｜Preset” モードに設定されています。UAFX Control モバイル・アプリを使って、フットスイッチの割り当てを変更することができます。

ライブモードでは、現在のノブやスイッチ、LED の状態が出音に反映されます。ライブモードのエフェクトは、左のフットスイッチでオン／オフを切り替えます。

プリセットモードでは、プリセットとして保存されている設定を聴くことができ、現在あるノブやスイッチの状態は出音に反映されません。すべてのノブとスイッチは、内部で保存された位置（状態）に設定されます。プリセットモードのエフェクトは、右のフットスイッチでオン／オフを切り替えます。

“STORE” スイッチを、“PRESET” フットスイッチの LED が高速で点滅するまで（約0.5秒）押し続けると、ご自身で設定されたプリセットを保存することができます。

ライブモード
ライブモードに入るには、左のフットスイッチを押します。もう一度左のフットスイッチを押すと、ライブモードエフェクトのオン／オフが切り替わります。ライブモードのエフェクトが有効な時は、左のフットスイッチ上のLEDが赤く点灯します。

プリセットモード
プリセットモードに入るには、右のフットスイッチを押します。もう一度右のフットスイッチを押すと、プリセットエフェクトのオン／オフが切り替わります。プリセットが有効な時は、右のフットスイッチ上のLEDが緑色に点灯します。

プリセットの保存

UAFX ペダルにプリセットを保存し、右のフットスイッチで呼び出すことができます。保存されたすべてのプリセットと、他のアーティストやファクトリーのプリセットは、UAFX Control モバイル・アプリで管理が行えます。

ライブモード中にプリセットを保存すると、ペダルのすべてのノブとスイッチの位置が保存されます。プリセットには、“ALT” ノブの位置も保存されます。ライブモードで素晴らしい音創りができたら、“PRESET” フットスイッチのLEDが高速で点滅するまで（約0.5秒）“ALT/AMP/STORE” スイッチを押し続けるだけで、簡単に保存が行えます。

プリセット・モードでプリセットを保存する場合、プリセットをロードしてから変更されたノブやスイッチだけが保存されます。そのため、プリセット・モードで耳にできるサウンドは保存されたものであり、ノブやスイッチの位置が実際の設定値と一致するわけではありません。

サウンドをプリセットとして保存する手順

ノブやスイッチを操作し、お好みの音創りを行います。
“PRESET” フットスイッチの緑色のLEDが高速で点滅するまで（約0.5秒）、“ALT/AMP/STORE” スイッチを下方向に押し続けます。

プリセットの注意点

プリセットモードとライブモードの設定は、完全に独立しています。
プリセットモードでノブやスイッチを操作すると、瞬時に現在のノブやスイッチの位置が反映されます。
UAFX Control モバイル・アプリで、ペダルのすべてのプリセットを表示し、オーディションすることができます。
プリセットの保存は、ペダルがバイパスされていない時にのみ可能です。

Enigmatic で音作りをする

このセクションでは、Enigmatic での音作りの方法について説明します。

ジャズとロックのトーン設定

ジャズとロックのトーン設定には、トーン・スタック EQ に基づく、ユニークなゲイン構造とサウンドが含まれます。ライブモードでは、トーン・スタック EQ（カスタム・トーン）、トーン・スタック・タイプ、ノーマル／FET 入力、FET トリム、HRM オーバードライブ EQ に関する設定がチャンネル設定とともに保持されます。プリアンプ・ブーストはグローバル設定となります。プリセットモードでは、トーン・スイッチ設定を変更しても、チャンネルごとの設定は保持されません。

ROCK : パンチがあり、中域が強調され、全体的にゲインが高くなります。
JAZZ : よりブラックフェイスに近く、ゲインは低め、中域は控えめになります。
CUSTOM : トーン・スタック EQ とタイプの選択、カスタマイズが行えます。つまり、独自のアンプを構築できます。

Enigmatic でサウンドを構築する

下図は、Enigmatic '82 Overdrive Special Amp のサウンドを構築する方法を示しています。ペダルのコントロールと UAFX Control アプリで変更できるさまざまな設定間の相互作用を示しています。

注 : 下図は、実際の回路トポロジーを示すものではなく、Enigmatic でサウンドを作成するためにさまざまな要素がどのように相互作用するかを示しています。

Enigmatic のプリアンプ・ブースト

Enigmatic のプリアンプ・ブーストは、UAFX Control モバイル・アプリから、または Preamp Boost | Live/Preset モードまたは Overdrive | Preamp Boost モードのフットスイッチで切り替えることができます。詳細は後述します。

Enigmatic のプリアンプ・ブーストは、オリジナル・アンプと同様にトーン回路をバイパスし、大幅なゲインを追加します。プリアンプ・ブーストを有効にすると、（オリジナルと同様に）トーン・スタックは無効になり、Bass、Middle、Treble ノブも無効となります。

ただし、UAFX Control モバイル・アプリでトーン・スタック EQ とトーン・スタック・タイプを切り替えることはできます。これにより、プリアンプ・ブーストが無効の場合に必要なトーン・スタックを設定したり、Deep 回路と Mid 回路のどちらをサウンドに適用するかをコントロールできます。

DEEP / MID は、トーン・スタックがバイパスされている場合でもサウンドを変化させます。

Enigmatic のオーバードライブ

Enigmatic のオーバードライブ回路は、アンプ・サウンドにゲインを追加します。オーバードライブ・ノブが最小値の時、オーバードライブ回路は解除されます。ノブを上げていくと、じょじょにオーバードライブになり、次にディストーションになり、最後に強いサチュレーションになります。オーバードライブがオンの時は、ボリューム・ノブとオーバードライブ・ノブの両方を使用してゲイン・レベルを調整できます。

オリジナル同様、オーバードライブはクリーン・チャンネルのレベルとは異なるバランスになっています。またオリジナル同様に、Enigmatic には、オーバードライブ・チャンネルのレベルを調整してクリーン・チャンネルとバランスをとるために使用できるレシオ・コントロールが含まれます。レシオは、オーバードライブ・ノブの ALT モードで使用できます。クリーン・サウンドとバランスを取るには、レシオをかなり上げなければならない場合があります。これは、同じサウンドでオーバードライブチャンネルのオン／オフを切り替えられるフットスイッチ・モード（Overdrive｜Live/Preset または Overdrive｜Preamp Boost）を使用している時に必要になることがあります。

HRM オーバードライブ EQ

オーバードライブ・チャンネルを有効にすると、 HRM オーバードライブ EQ 回路が作動します。オリジナルでは、この EQ は回路基板上のトリムポットのセットとして利用可能でした。Enigmatic では、UAFX Control モバイル・アプリで HRM オーバードライブ EQ を有効にし、調整します。HRM オーバードライブ EQ は、オーバードライブ・チャンネルがオンの時のみ有効になります。

HRM オーバードライブ EQ は、サウンドを微妙に、または劇的に変化させます。EQ ノブとは異なり、HRM オーバードライブ EQ は、プリアンプ・ブーストが有効な場合でも使用可能です。

Deep / Mid による、さらなるトーン・シェーピング

各トーン・スタック・タイプ（Classic または Skyline）には、DEEP/MID スイッチによるさらなるトーン・シェイピングが用意されています。DEEP/MID スイッチは、ALT モードの BASS ノブで使用できます。Deep または Mid を有効にする場合は、ノブを正午過ぎまで回します。

Classic では、Deep スイッチによって高域がカットされ、サウンドが低域にシフトします。Skyline では、Mid スイッチがサウンドに太いミッドレンジ・ブーストを加えます。

Enigmatic のブライト・スイッチ

Enigmatic のブライト・スイッチを使用して、3つのブライト・キャップの1つを切り替えます。ブライト・スイッチは、ALT モードで TREBLE ノブを使用して調整します。ノブを回すと、ブライト・キャップ・オフ／150 pF／196 pF／300 pF の4つのオプションにアクセスできます。ブライト・キャップ・オフの設定が最も暗く、キャップ値が高いほど明るい印象になります。UAFX Control モバイル・アプリを使えば、どのブライト・キャップが選択されているかを確認できます。
