OptoFET Dual Stage Compressor
フロントパネル
FET コンプレッサー
| ATTACK | FET コンプレッサーのアタックタイムを 100uS から 50mS の範囲で調整する、31 ステップのポテンショメーター。 |
|---|---|
| FET IN | FET コンプレッサーをオンにする、点灯式プッシュ・ボタン・スイッチ。 |
| THRESHOLD | FET コンプレッサーのスレッショルドを +20 dBu から -15 dBu の範囲で調整する、31 ステップのポテンショメーター。 |
| GR METER | FET コンプレッサーのゲイン・ダクションを dB 単位で表示する、8セグメントのLED メーター。 |
| SC HPF | サイドチェーン・ハイパス・フィルターをオンにする、点灯式のプッシュ・ボタン・スイッチ。 |
| GAIN | コンプレッションされた信号にメイクアップ・ゲインを加える、31 ステップのポテンショメーター。 |
| RELEASE | FET コンプレッサーのリリース・タイムを 50ms から 3s の範囲で調整する、31 ステップのポテンショメーター。 |
| RATIO | レシオを 4:1 または 8:1 に設定するプッシュ・ボタン・スイッチ。 |
| GRIT | サイドチェーン検出回路を調整し、より多くの倍音成分を生成するための、点灯式プッシュ・ボタン・スイッチ。 |
| BLEND | コンプレッションされた信号（ウェット）とコンプレッションされていない信号（ドライ）の割合を調整する、31 ステップのポテンショメーター。 |
OPTO コンプレッサー
| ATTACK | OPTO コンプレッサーのアタックタイムを 5ms から50ms の範囲で調整する、31 ステップのポテンショメーター。 |
|---|---|
| OPTO IN | OPTO コンプレッサーをオンにする、点灯式プッシュ・ボタン・スイッチ。 |
| THRESHOLD | OPTO コンプレッサーのスレッショルドを +20 dBu から -10 dBu の範囲で調整する、31 ステップのポテンショメーター。 |
| GR METER | OPTO コンプレッサーのゲイン・ダクションを dB 単位で表示する8セグメントのLED メーター。 |
| SC HPF | サイドチェーン・ハイパス・フィルターをオンにする、点灯式のプッシュ・ボタン・スイッチ。 |
| GAIN | コンプレッションされた信号にメイクアップ・ゲインを加える、31 ステップのポテンショメーター。 |
| RELEASE | OPTO コンプレッサーのリリース・タイムを 50ms から 3s の範囲で調整する、31 ステップのポテンショメーター。 |
| RATIO | レシオを 2:1 または 5:1 に設定するプッシュ・ボタン・スイッチ。 |
| BLOOM | サイドチェーン検出回路を調整し、より多くの倍音成分を生成するための、点灯式プッシュ・ボタン・スイッチ。 |
| BLEND | コンプレッションされた信号（ウェット）とコンプレッションされていない信号（ドライ）の割合を調整する、31 ステップのポテンショメーター。 |
グローバル・コントロール
| SIGNAL | 信号が入力されると緑色に点灯し、クリップポイント付近では赤色に点灯する LED。 |
|---|---|
| INPUT | 入力レベルを +/- 12 dB の範囲で調整する、31 ステップのポテンショメーター。 |
| BYPASS ALL | FET / OPTO コンプレッサー両方のハードワイヤー・バイパスを有効にする、点灯式プッシュ・ボタン・スイッチ。 |
| X-OVER IN | クロスオーバー・フィルターと対応するクロスオーバー周波数コントロールを有効にする、点灯式プッシュ・ボタン・スイッチ。 |
| FLIP | OPTO コンプレッサーを FET コンプレッサーの前段に配置する、点灯式プッシュ・ボタン・スイッチ。 |
| FET ステータス | FET コンプレッサーが信号経路のどこに位置しているか（A : 1番目、B : 2番目）、および X-OVER IN 有効時に LF（低域）/ HF（高域）のどちらをコンプレッションしているかを示す LED。 |
| CROSSOVER | クロスオーバー・フィルターのコーナー周波数ポイントを選択する、31 ステップのポテンショメーター。 |
| OPTO ステータス | OPTO コンプレッサーが信号経路のどこに位置しているか（A : 1番目、B : 2番目）、および X-OVER IN 有効時に LF（低域）/ HF（高域）のどちらをコンプレッションしているかを示す LED。 |
| OUTPUT METER | 最終的な出力レベルを dBu 単位で表示する8セグメントの LED メーター。 |
| OUTPUT | 出力レベルを +/- 12 dB の範囲で調整する、31 ステップのポテンショメーター。 |
| POWER ステータス | 電源オン時に緑色に点灯する LED。 |

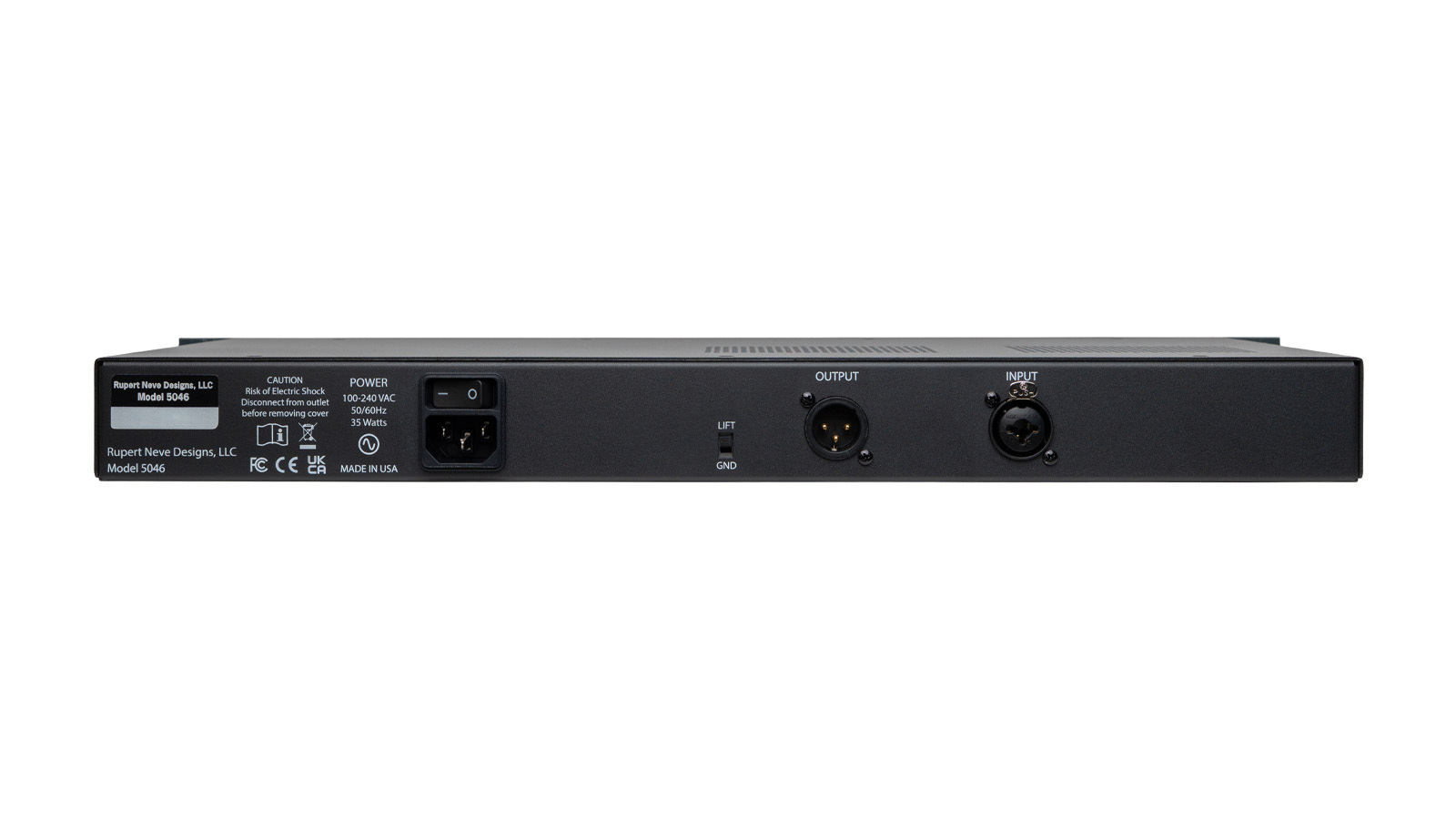

リアパネル
| POWER | IEC 電源スイッチが統合された AC 電源インレット（100～240 VAC、50 / 60 Hz）。最大消費電力は35W。 |
|---|---|
| GND LIFT | XLR ピン1を、シャーシグランドから分離させるスライドスイッチ。 |
| OUTPUT | 最大 +24 dBu（@ 1 kHz）まで対応可能な Rupert Neve Designs 製カスタムトランスを使用したバランス XLR 出力。 |
| INPUT | 最大 +24 dBu（@ 1 kHz）まで対応可能なバランス XLR コンボジャック入力。 |
