特長

新しい HD スタンダード

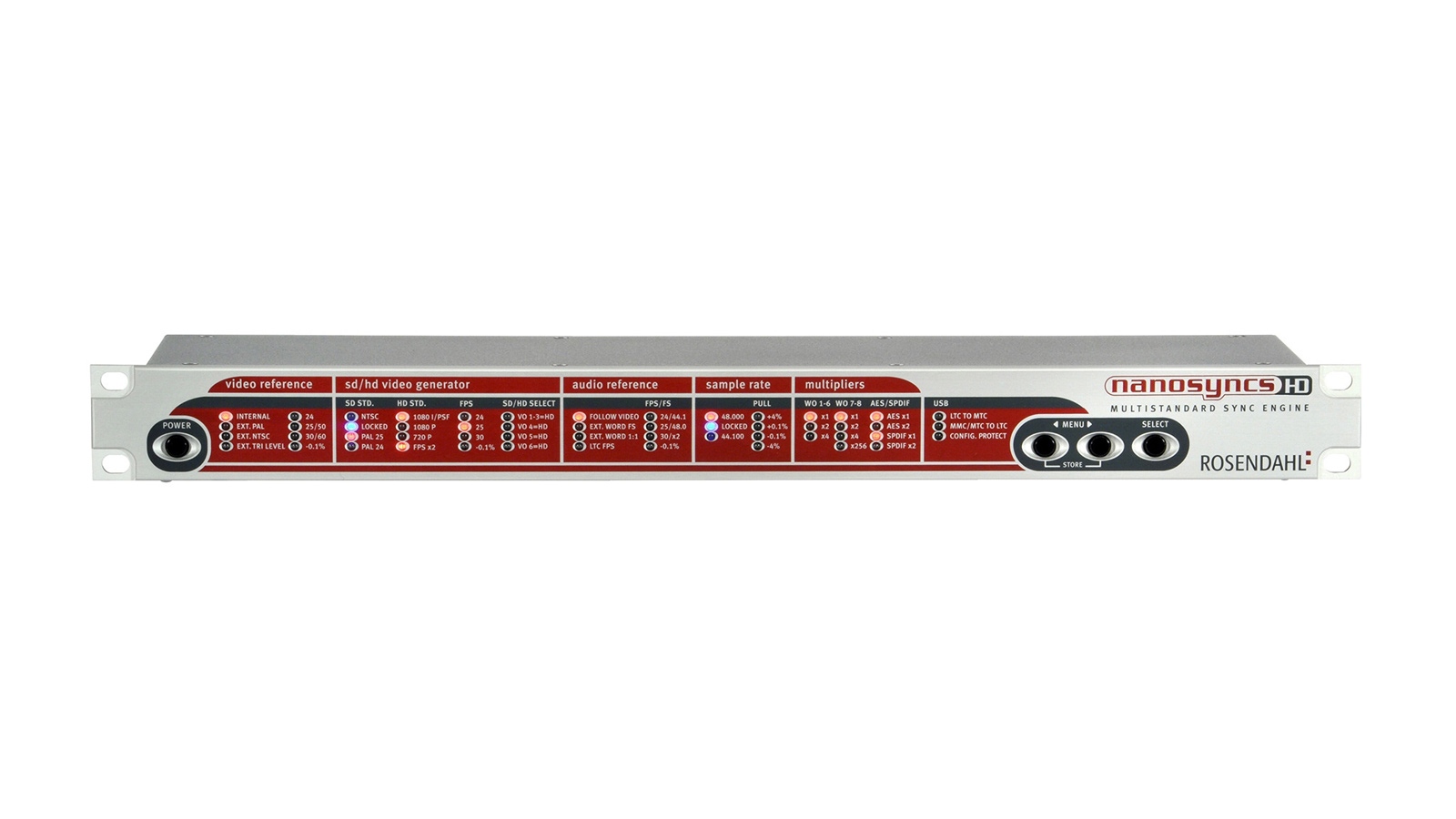

ハイディフィニションビデオの登場によって、デジタルオーディオとビデオの同期はこれまで以上に複雑な作業と正確さを求められるようになってきました。 Nanosyncs HD は、NTSC / PAL / slow PAL、プログレッシブ / インターレスの HD トリレベルシンクとデジタルオーディオのリファレンス信号をどんな組み合わせでも同時にロックすることができます。今後の複雑化するデジタルメディア制作環境には欠かせないギアボックスといえるでしょう。

クロックの品質

改善された DDS オーディオクロックシンセサイザーと新しく設計された超高周波のアナログ PLL デザインの融合によって、最低レベルのクロックジッターと最小のフェイズドリフトを実現しました。ワードロックジッターはオーディオスペクトラム(20 Hz - 20 kHz)において 8ps RMS 以下です。

入力信号にジッターが多かったり、中断や消失があったとしていも、ビデオとオーディオのリファレンスアウトプットの安定性には影響を与えません。アンロック / リロックの過程はスムースに処理されるため、全ての操作状況で安定したリファレンス信号を出力します。Nanosyncs HD のマルチスタンダードシンクエンジンをシンクチェーン加えることにより、常時安定したシステムを構築することができます。

ビデオシンク

6個のビデオアウトプットからは SD スタンダードビデオシンクと HD トリレベルリファレンス信号を個別に出力することができます。

ゲンロックビデオ

内部の SD と HD のビデオジェネレーターは外部からの SD または HD 信号にゲンロックすることができます。

  • SD ビデオシンクジェネレーター:23.98 FPS、24 FPS、PAL 25 FPS、NTSC 29.97 FPS
  • HD トリレベルビデオシンクジェネレーター:720p、1080p and 1080i at 23.98、24、25、29.98、30、50、59.97、60 FPS

ジェネレートされるアウトプットスタンダードは入力されたビデオリファレンスフォーマットとは独立して選択できるので、異なるビデオスタンダードを互いにゲンロックすることができます。

オーディオシンクロナイザー搭載

オーディオクロックはビデオセクション、外部からのワードクロック、外部からのLTCタイムコード信号から生成することができます。新設されたUSBポートからはDAWにMTCを送ることができます。オーディオクロックと同時にタイムコードもロックさせることによって、完璧なDAWシンク環境を構築することができます。同様に新設されたLTCジェネレーターは、ホストコンピューターからMMCでコントロールしたりMTCスレーブになることが可能で、ビデオフェイズロックのタイムコードを出力します。

アップデート

ユニットのファームウェアはUSBポートを使ってアップデートすることができ、今後の新しいビデオ、オーディオのフォーマットに対応させることができます。

オーディオクロックの出力

8個のワードクロック出力は基本サンプルレートとして 44.1 / 48 kHz(それぞれ +/- 0.1% と 4% のプル機能を含む)を設定できます。x2 を選択すると88.2 / 96 kHz、x4 を選択すると 176.4 / 192 kHz が出力され、さらにワードクロック出力7と8は x256 に対応します。 2個の AES / EBU リファレンスアウトとSPDIFアウトは、基本サンプルレートと x2 のみ使用可能です。

主な仕様

USB

  • USB2.0、MIDIデバイスクラス互換
  • Windows XP 以降と macOS でのプラグ&プレイ
  • MTC、MMC、ファームウェアアップデートのための Rosendahl Sysex

ビデオ入力

  • BNC、75オーム(ターミネート)
  • SD バイレベルシンク
  • HD トリレベルシンクを受信

ワードクロックインプット

  • BNCメス、75オーム(ターミネート)
  • 1,5-5 Vpp、40 - 200 kHz

タイムコード

  • LTC in、RCA 10 kΩ、-40から +20 dbu
  • LTC out、RCA 600 Ω、1 Vpp

SPDIF 出力

  • RCA 75 Ω、0,5 Vpp、IEC 985

AES / EBU 出力

  • 2xXLR 3ピンメス、トランスフォーマーバランス
  • 110Ω、3,5Vpp、AES-3(Fs x1 または Fs x2)

ワードクロック出力

  • 8 x BNC メスコネクター、3.5 Vpp @ 75Ω
  • アウトプット1-6:マルチプライヤー
    Fs x1、Fs x2、Fs x4
  • アウトプット7-8:マルチプライヤー
    Fs x1、Fs x2、Fs x4、Fs x256(スーパークロック)

ビデオ信号出力端子

  • 6 x BNC AC-coupled1Vpp @ 75Ω
  • SD バイレベルシンク
    300 mV シンク、300 mV バースト
  • HD トリレベルシンク
    +/-300 mV シンクハイ/ロー

オーディオ クロック ジェネレーター

  • サンプル周波数(42.336、44.056、44.100、44.144、45.937、46.080、47.952、48.000、48.048、50.000)を基準とした Fs x1、Fs x2、Fs x4、Fs x256
  • 外部LTCの許容幅=基準スピードの ± 10%
  • 外部ワードクロックの許容幅:40 - 200 kHz
  • クロックジッター:200 ps
  • ランダムジッターのアンプリチュード
  • 全ての操作モードで<180ps クロックジッター:オーディオスペクトラム(20Hz-20 kHz)中で 80ps RMS 以下

ビデオシンクジェネレーター

  • スタンダードディフィニション:525/29.97 NTSC、625/25 PAL 625/24 slow PAL

ハイディフィニション

  • 1080psf23.98、1080psf24、1080i50 1080i59.94、1080i60 1080p23.98、1080p24、1080p25、1080p29.97 1080p30 1080p50、1080p59.94、1080p60 720p50、720p59.94、720p60

電源

  • 安定化電源内蔵 230 VAC / 50 Hz、または 115 VAC / 60 Hz、10W(100V 50 / 60 Hz で使用可能)

サイズ

  • 19インチ1Uラックマウント、442 mm x 120 mm、2.5 kg

仕様は予告なく変更となる場合があります。
