照明やその他ショーを司るさまざまなソフトウェアだけでなく、DAWにおいても同期のために安定した MTC MIDI タイムコードが必要とされます。
Rosendahl Studiotecknik 社が誇る独自のシンクアルゴリズムはタイムコードジッターとドロップアウトを抑え、安定した環境を提供してくれます。

特長

MIF4 は USB-MIDI インターフェイスを装備し、コンピューター(Windows XP 以降、macOS)に直接接続することにより容易にDAWシステムにインテグレートできます。またビデオシンク入力により、SD / HD ビデオと同期したタイムコードを生成します。

MIF をジェネレーター・モードにした時には、LTC と MTC をジェネレートします。
MMC(MIDIマシンコントロール)に対応しているので、MIF4 はリモートコントロールできるタイムコード・ジェネレーターにもなります。

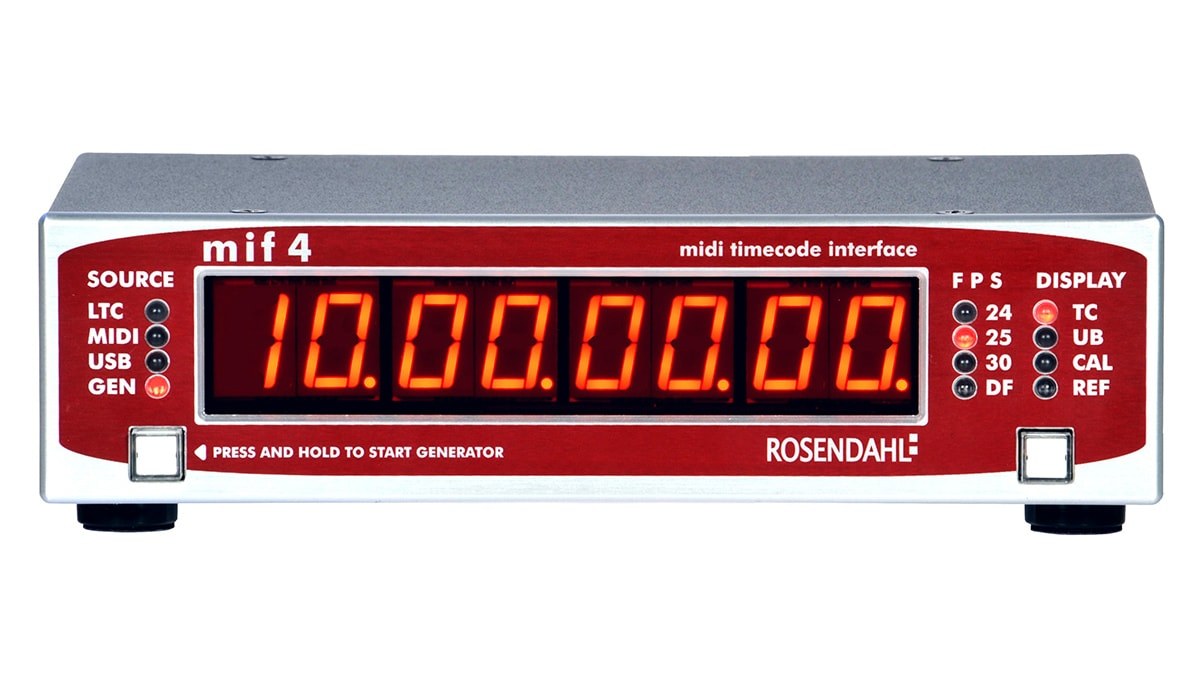

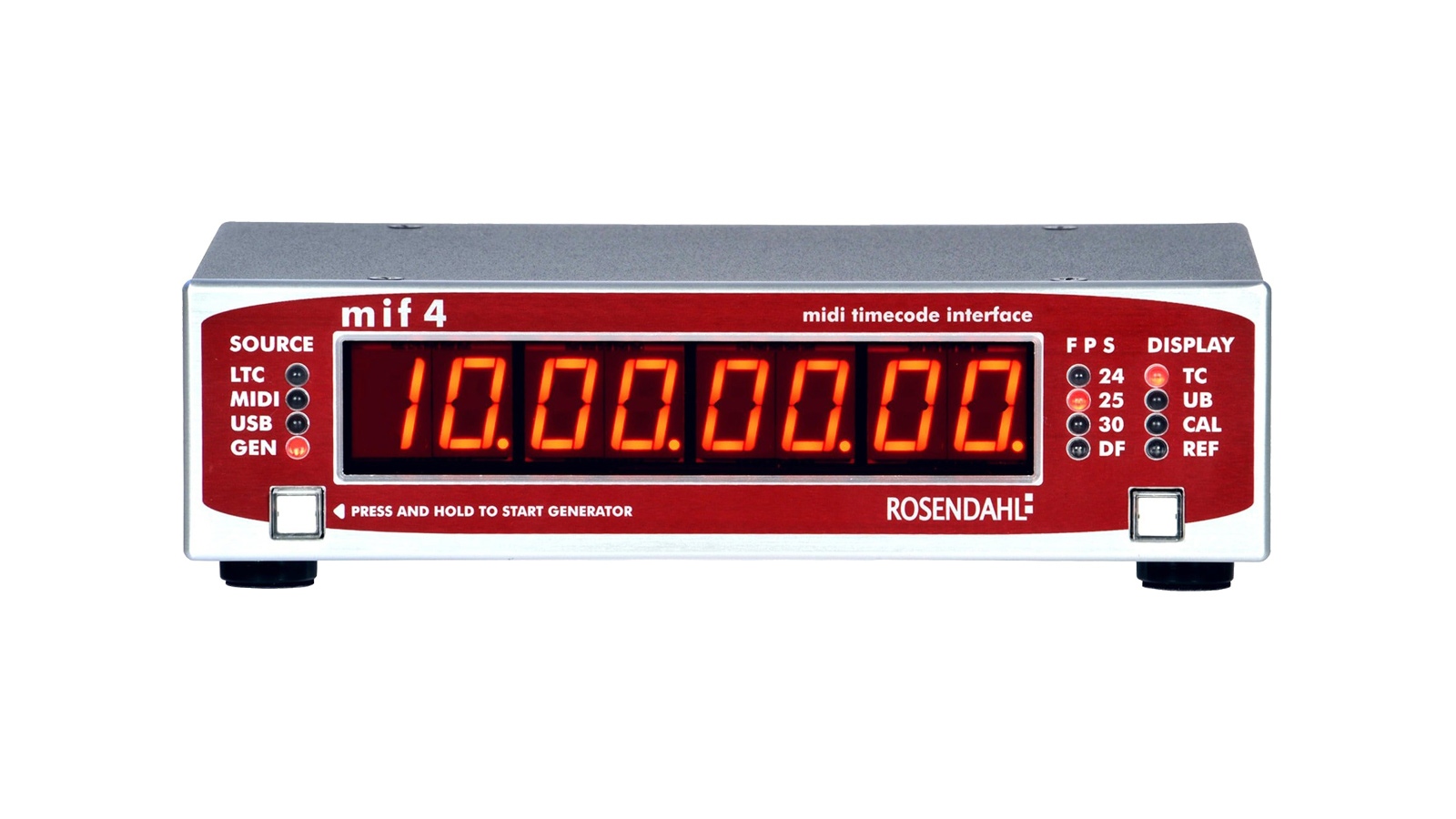

フロントパネルのタイムコード表示はより大きくなり、視認性も向上。電源はUSBバスパワーで動作しますが、単独で動作させるための外部電源も付属しています。

仕様

LTCインプット

-30 ~ +20 dBu、XLRバランス(メス)、2番HOT、1 kΩ ソース、ショート保護回路付き、5~500% スピード対応

LTCアウトプット

0~+8 dBu(5.5 Vpp)可変、XLRバランス(オス)、2番HOT

MIDIインプット

MIDI規格1.0準拠(5ピンDIN)、MTC クォーターフレーム、MTC フルメッセージ、MMC、Rosendahl Sysex

MIDIアウトプット

MIDI規格1.0準拠(5ピンDIN)、MTC クォーターフレーム、MTC フルメッセージ、MMC、Rosendahl Sysex

USB端子

USB(タイプB)、デバイスクラス準拠MIDI(USBオーディオ)、Windows XP 以降 / macOS にてプラグ&プレイ、MTC クォーターフレーム、MTC フルメッセージ、MMC、Rosendahl Sysex

ビデオシンク入力

BNCコネクター、内部ターミネーション、300 mV 同期信号、+/- 300 mV トライレベル信号

以下のビデオ規格を自動的に認識します:
576i47.95、576i48、576i50(PAL)、480i59.94(NTSC)、480i60、720p50、720p59.94、720p60、1080i47.95、1080i48、1080i50、1080i59.94、1080i60、1080p23.98、1080p24、1080p25、1080p29.97、1080p30、1080p50、1080p59.94、1080p60

電源

USBバスパワー(5V DC、300 mA 以上)

LED ディスプレイ

0.56 インチ 7セグメントLEDディスプレイ

付属品

  • 19インチラックマウント用キット
  • USBケーブル
  • ACアダプター(USB接続タイプ)

外形寸法

44(H)x 168(W)x 110(D)mm
※BNCコネクターを除く

重量

約 0.6 kg
